设备概述
我轮货舱探火系统安装在CO2间,由显示控制器、探头组、风机、三向阀、管路组成。

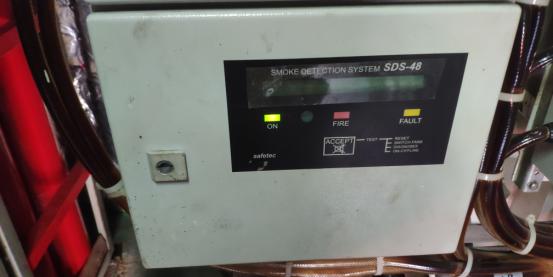

显示控制器在驾驶台、消防站和CO2间,其中CO2间为主控制器,可以对探头屏蔽及消除屏蔽,驾驶台和消防站的显示控制器除了不可以屏蔽探头外,其他开关风机、转换风机、复位报警等功能均可使用。
探头组在CO2间,共11个,其中监测1舱1个,监测2舱4个(左上、右上、左下、右下),检测3舱4个(左上、右上、左下、右下),监测4舱2个(上、下),通过对货舱的气体分析,判断货舱中是否有火灾情况。
风机在CO2间,共两个,通过管路和三向阀把货舱气体输送到探头组检测。系统运行时两台风机会定时切换,也可以在显示控制器手动切换。
三向阀在CO2间,共11个,分组方式和探头组相同,也是CO2向货舱释放的阀门,根据显示控制器发出的警报分组,选择需控制的阀门,释放CO2。
管路在CO2间通过三向阀连接货舱探火系统、CO2气瓶、货舱。
此系统运行原理为两台风机从通向货舱的CO2管路抽取货舱内气体,输送到货舱探火专用探头,根据探头对气体的分析对货舱内是否有火灾发生进行监控。
